Устройства гальванической развязки

В статье описаны перспективные решения, используемые для гальванической развязки, а именно, твердотельные реле.

Использование гальванической развязки предотвращает образование контуров заземления, токов утечки и снижает риск поражения людей электрическим током. В основу данной технологии положен принцип бесконтактного управления, которое реализуется посредством оптронов, трансформаторов или реле. Предприятие ЗАО «Протон-Импульс» предлагает доступные и эффективные приборы гальванической развязки в виде твердотельных реле и модулей.



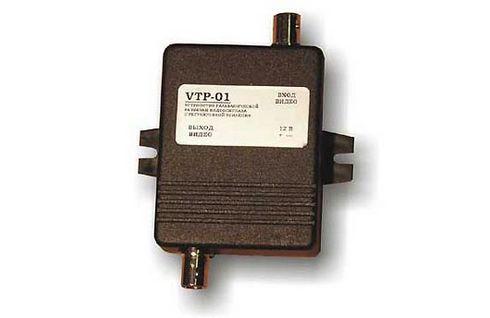

Варианты реализации гальванической развязки

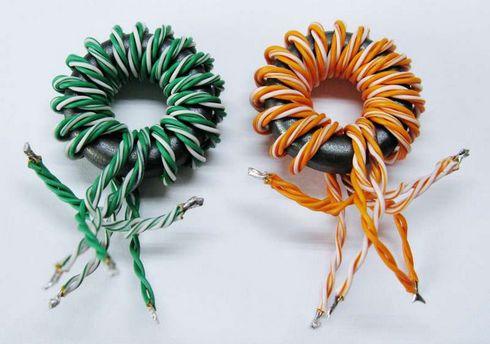

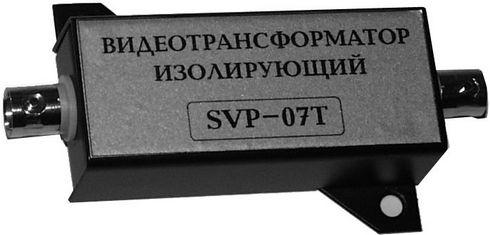

Изолирующий трансформатор имеет достаточно большие габаритные размеры и может создавать помехи на несущей частоте. Транзисторный оптрон является простым и надёжным прибором, однако не позволяет коммутировать большие токи.

Указанных недостатков лишены твердотельные реле, которые являются надёжными, простыми, быстродействующими и позволяют коммутировать большие токи. Твердотельное реле (ТТР) - это современный модульный полупроводниковый прибор, представляющий собой полупроводниковый ключ на основе полевых транзисторов. Гальваническая развязка в таких реле осуществляется за счёт светодиода, выполненного по структуре GaAlAs, и фотогальванического генератора. Светодиод изменяет интенсивность свечения в зависимости от входного сигнала и воздействует на генератор, который управляет полевым транзистором.

Номенклатура реле



Основная номенклатура выпускаемой продукции - это сильноточные реле, выдерживающие токи коммутации свыше 1 А. Все реле могут иметь дополнительные функции, в том числе защиту по току, вывод сигнала состояния и защиту от перегрева.

Однофазные реле

Приборы 5П19-01 и 5П19Л0 ТС и ТМ рассчитаны на токи от 1 А до 100 А, 5П 19.20 - на ток 1 А. В качестве выходного ключа используется симистор или тиристор.

Трёхфазные реле

Предназначены для работы в трёхфазных сетях. Коммутируемое напряжение составляет 600, 800 и 1200 В, ток - от 10 А до 100 А.

Двухканальные реле

Отличием данного типа реле является возможность коммутировать два канала одновременно (см. рис. 3). Однако реле выдерживают меньший ток (1 А) и напряжение коммутации (до 800 В).

Реверсивные реле

Такие реле обеспечивают включение, выключение и реверс асинхронных электродвигателей. Кроме того, они могут использоваться для коммутации резервных источников питания. Реле выпускаются в исполнениях для одно-, двух- и трёхфазной сети.

Однополярные реле



К однополярным реле относятся приборы 5П20.01П, 5П20.10П и 5n20.10G, предназначенные для коммутации постоянного тока. Первые два прибора имеют схожие характеристики: коммутируемое напряжение 60...400 В, ток 1...190 А, время включения/выключения 20/1 мс, однако одно из них является нормально-замкнутым, а второе - нормально-разомкнутым. В обоих реле выходным элементом является МОП-транзистор. Характеристики: напряжение 600... 1200 В, время включения/ выключения 50/5 мс; в качестве выходного транзистора использован IGBT.

Биполярные реле

Представителем ТТР данного типа является 5П19-ЮП. К его особенностям можно отнести коммутируемый ток от 1 до 30 А и напряжение от 60 до 400 В. Реле также предназначено для использования в цепях постоянного тока. Время включения/выключения составляет 20/1 мс. Выходным элементом является МОП-транзистор.

Быстродействующие реле

Время включения и выключения этих приборов составляет всего 3 мкс для 5П40 или 5 мкс для 5Пб2, частота переключения до 100 кГц. Реле выпускаются в исполнениях 10П (МОП-транзистор) и 10G (IGBT). Первое рассчитано на коммутируемое напряжение 60...400 В и ток до 190 А, второе - 600...1200 В и ток 10...160 А, соответственно. Реле предназначены для цепей постоянного тока.

Заключение

Представленные в статье твердотельные реле способны коммутировать токи от 1 до 250 А и выдерживают высокое напряжение в разомкнутом состоянии, что позволяет им успешно заменять электромеханические реле во многих отраслях промышленности. Устройства связи с объектами могут быть использованы для обеспечения гальванической развязки в системах автоматического управления.
