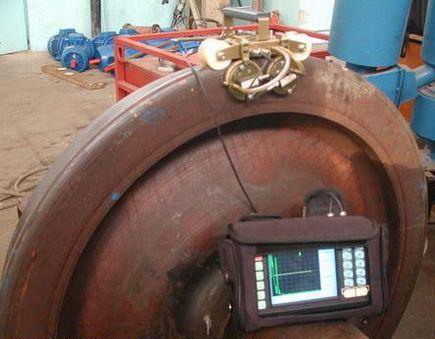

Обнаружение дефектов колес

АППАРАТУРА ОБНАРУЖЕНИЯ ДЕФЕКТОВ КОЛЕС ПО КРУГУ КАТАНИЯ КРАП 2

В. Л. ОБРАЗЦОВ, зав. лабораторией Уральского отделения ВНИИЖТа В. П. МАЛЫШЕВ, ст. научный сотрудник

Аппаратура КРАП-2 предназначена для автоматического обнаружения и дистанционной регистрации информации о наличии и расположении в поезде вагонов с дефектами колес — изолированных геометрических неровностей поверхности катания (типа ползунов, выщербин, наволакивания металла), а также вагонов с неравномерным прокатом колес в виде местного и волнообразного износа поверхностей катания. Информация о дефектах выдается на специальном бланке.

КРАП-2 выявляет геометрические неровности колес, создающие динамические перегрузки пути, в три и более раз превышающие статические. Принцип действия КРАП-2 основан на измерении и анализе вибрационных и ударных ускорений рельсов, возникающих при динамическом взаимодействии с ними колес, имеющих дефекты по кругу катания

Эта аппаратура может использоваться для контроля технического состояния колес локомотивов, грузовых и пассажирских вагонов, а также моторвагонного подвижного состава железных дорог.

КРАП-2 состоит из перегонных и станционных устройств, соединенных между собой двухпроводной линией связи. Перегонная часть включает напольные (путевые) устройства и постовое оборудование. В комплект напольных устройств входят (рис. 1): электронная рельсовая цепь наложения РЦН, электронный блок ЭП-1, который размещен в трансформаторном ящике ТЯ-1; пьезоэлектрические акселерометры— датчики ускорений ДУ1.. ДУЮ (типа 1ПА-6); согласующий усилитель сигналов — истоковый повторитель ИП, установленный в трансформаторном ящике ТЯ-1; путевые педали П1...П4 типа ПБМ-56 для регистрации прохода колесных пар, кабельные соединительные муфты КМ1 м КМ2 типов УКМ-12 и УПМ-24.

Постовое перегонное оборудование состоит из силового щита и источников питания со стабилизированным напряжением ±6, 12 и 24 В дня функциональных и логических блоков; виброизмерительных усилителей низкой (20.-120 Гц) и высокой (400...1200 Гц) частот с компараторами и генераторами калиброванных сигналов; отметчика физических вагонов; блока управления со стробатпрами, схемами контроля проследования поездов по участку, программно-задающим устройством для проверки функциональной исправности аппаратуры, схемами логической обработки диагностической информации и формирования сигналов для каналообразующей аппаратуры.



В КРАП-2 использованы каналообразующая аппаратура, устройства передачи и регистрации данных (АПД), входящие в состав аппаратуры обнаружения перегретых букс типа ПОНАБ-3- Передающий полукомплект АПД состоит из блока управления, блока счетчиков, блока передачи данных, передатчика частотно-модулированных сигналов (ЧМС). Приемный полукомплект АПД, образующий вместе с электроуправляемой печатающей машинкой типа ЭУМ-23Д и сигнальным пультом станционную часть КРАП-2, состоит из блока контроля канала связи, приемника ЧМС, блока логической обработки (дешифрации кодовых посылок) и блок-подставки. При необходимости АПД может дополняться блоком выдачи на печать номера поезда и времени его проследования через пункт контроля (БАРПИ).

Аппаратуре КРАП-2 выполнена на унифицированных диодно-транзисторных логических и функциональных элементах автоматики и аналоговых интегральных микросхемах серии К284, конструктивно оформленных в виде субблоков, блоков и стоек.

Путевые педали ГЛ.. ПЗ образуют зону регистрации проходящих вагонов. Расстояние между ними больше максимально возможного расстояния между соседними осями в тележке (например, базы двухосной тележки грузового вагона), но меньше минимально возможного расстояния между тележками одной единицы подвижного состава, в том числе и базы двухосного вагона.

Регистрация прохода физических вагонов выполняется раздельным подсчетом и сравнением в двоичном коде числа осей, прошедших над педалями П1 й ПЗ. Для подвижного состава железных дорог СССР (колеи 1524/1520 мм) оптимальное расстояние между П1 и ПЗ равно 3600±10 мм.

Путевые педали П2 и ПЗ, расстояние между которыми ровно 3000 мм, образуют зону контроля поверхностей катания колес, равную длине окружности колеса диаметром 950 мм. В этой зоне через 600 мм в отверстиях шеек рельсов диаметром 24 мм закреплены пьезоакселерометры (тип 1ПА-6), держатели которых выполнены в виде закладных болтов на втулочной посадке (рис 2). Зона чувствительности рельсовой цепи наложения, работающей на частоте 5 кГц, равна 20 м на приближение и 30 м на удаление поезда.

В приемопередатчиках частотно-модулированных сигналов АПД КРАП-2 используется частота 1530 Гц, что обеспечивает совмещение линий связи этой аппаратуры и ПОНАБ-3, где использована частота 1350 Гц.

Аппаратура КРАП-2 работает следующим образом (см. рис. 1). При заходе поезда в зону шунтовой чувствительности рельсовой цепи ЭП-1 обесточивается путевое реле и в блок управления КРАП-2 поступает команда на снятие запрета со всех триггеров и установку схем АПД в исходное состояние.

Импульсы счета осей, вырабатываемые путевыми датчиками П1...П4, поступают через фильтры-формирователи на соответствующие входы стойки основной аппаратуры для управления стробирующими ключами, для счета осей И опознавания физических единиц подвижного состава.

Если одно или несколько колес контролируемой тележки имеют дефекты на поверхности катания, то в результате динамического взаимодействия их с рельсами пьезо-акселерометры вырабатывают импульсы напряжения — диагностические сигналы. После частотного разделения на периодические составляющие и усиления они поступают на входы компараторов для сравнения с опорным напряжением, принимаемым за допуск на тот или иной вид неровности. С выхода компараторов диагностические сигналы подаются через стробирующие ключи на элементы памяти блока управления. Стробирующие ключи открываются и закрываются соответственно при заходе первых колесных пар тележек в зону контроля и выходе из нее последних пар. При этом подавляются сигналы помех, которые могут возникать при движении поезда (удары колес на стыках рельсов и пр.).

При проходе последней колесной пары физической единицы подвижного состава над педалью ПЗ отметчик вагонов опрашивает элементы памяти виброиэмеритальных каналов. Далее диагностическая информация после логической обработки по определенному алгоритму поступает вместе с импульсом отметки проследования вагона (или локомотива) на схему формирования сигналов АПД. Схема логической обработки позволяет регистрировать либо все виды дефектов — неровности тормозного происхождения и неравномерного проката, либо только неравномерный прокат колес, о наличии которого можно судить по спектральным характеристикам диагностических сигналов.

Сигналы отметки физических единиц подвижного состава из блока управления АПД поступают на вход блока счетчиков, который подсчитывает в двоичном коде порядковые номера вагонов, включая секции локомотива, нарастающим итогом. При появлении первого диагностического сигнала о браковке колес в какой-либо тележке блок управления АПД вырабатывает команду на передачу текущего значения порядкового номера «больного» вагона. Блок передачи АПД по этой команде формирует последовательный код номера вагона, который через передатчик ЧМС, вводиоизонирующий щиток, линию связи и приемник ЧМС станционного полукомплекта АПД поступает на вход блока логики. Этот блок преобразует последовательный код номера вагона в параллельный и выдает его на печатающее устройство типа ЭУМ-23Д. Аналогично передаются коды номера тележки в вагоне с дефектами колес и вспомогательная информация о работоспособности аппаратуры на момент проследования поезда.

Номер вагона печатается двухзначной цифрой, а номер тележки следующими знаками: «—» (первая тележка), «+» (вторая тележка), «х» — (обе тележки). При регистрации неисправного вагона на пульте оператора загорается сигнальная лампа и включается зуммер, указывающие на необходимость остановки поезда на станции для осмотра колесных пар.

После прохода поездом контрольного участка пути по сигналу ЭП-1 происходит запуск устройств АПД на передачу общих данных. Это — количество вагонов в поезде с секциями локомотива, количество вагонов с дефектами колес, результат автоконтроля работоспособности КРАП-2 (знак «Р» — аппаратура работоспособна, знак «Н» — неисправна).

Исправность функциональных и логических устройств определяется имитацией прохода одного четь рехосного вагона, имеющего дефекты колес в первой и во второй тележках, и анализом выходных сигналов, сформированных аппаратурой на эти воздействия.

После передачи и регистрации общих данных о поезде блок управления основной стойки формирует команду запрета на работу всех функциональных элементов КРАП-2 до захода в зону контроля следующего поезда.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ КРАП-2

Диапазон скоростей движения поездов: для гарантированного выявления ползунов, выщербин и наваров 30 ... 160 км/ч для выявления неравномерного проката колес ни длине до 500 мм 90 . . . 160 км/ч

Интервал температур окружающего воа-ЛУха: для нагольного оборудования . . . . от —40 до + 60 С для лостового оборудования от +10 до + 60 СС

Минимальные размеры дефектов колес, обнаруживаемых в заданием скоростном диапазоне: глубина (высота) ползунов и наваров 6,8S мм глубина н длина вышербин 1,0X46 ни средний уклон (отношение глубины длине полуволны) неровностей неравномерного проката на длине до Б00 ни а°/«о

Общая мощность, потребляемая аппаратурой от сети 220 В, 50 Гц 400 ВА

Масса основной аппаратуры (без АПД) и силового щита с блок-подставкой . . . 726 кг

Аппаратура КРАП-2 разработана на структурной базе серийно выпускаемой аппаратуры ПОНАБ-3, предназначенной для выявления перегретых букс в поездах. Поэтому целесообразно устанавливать ее с ПОНАБ-3. При этом могут использоваться в совместной работе путевые датчики счета осей и рельсовая цепь наложения.

Необходимым условием совмещения аппаратур, i КРАП-2 и ПОНАБ-3 является наличие резерве мощности питающей сети.
