Изготовление спирально-вибраторной антенны

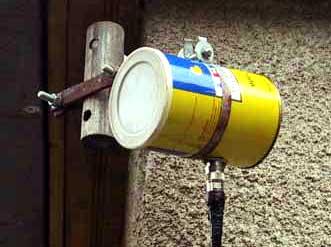

Данная публикация посвящена технологии изготовления спирально-вибраторной антенны (далее СВ антенны) в радиолюбительских условиях. Мы обсудим методы изготовления ненаправленной антенны для радиосвязи (радиосигнализации) в диапазоне 168 МГц и 433 МГц. Эти две СВ антенны по конструкции идентичны и отличаются только размерами. Внешний вид СВ антенны на 168 МГц в реальных условиях эксплуатации приведен на фото 1.



СВ антенна представляет собой пластиковый корпус с установленной внутри приемо-излучающей системы из кабеля и толстого медного провода с прочной лаковой изоляцией. Основная идея конструкции состоит в разделении конструкторских функций -все функции прочности и эксплуатационной устойчивости возложены на корпус, все функции радиотехнические - согласования, приемо-передачи, формирования диаграмм, - возложены собственно на СВ приемно-излучающую систему. Для понимания того, что мы должны сделать, хорошо поможет рисунок СВ антенны в разрезе (см. СВ антенна представляет собой корпус, сваренный из пластиковой трубы и фурнитуры, которая широко применяется в настоящее время в системах холодного водоснабжения. Внутри корпуса помещена приемо-излучающая система из кабеля ВЧ и медного провода в лаковой изоляции. Нижний спиральный вибратор выполнен из кабеля и провода, свитых в две спирали особым образом - это обеспечивает согласование и излучение. Верхний спиральный вибратор выполнен из медного провода в лаковой изоляции, свитый особым образом - это обеспечивает излучение. Приемно-излучающая система вставлена в корпус, в котором оставлены отверстия в нижней и верхней трубах и центральной крестовине, в заднем тройнике для кабеля просверлено отверстие. После установки системы на кабель ВЧ запаивается разъем ВЧ, необходимого типа, и, после проверки, корпус заваривается заглушками.

На стену (мачту) СВ антенна крепится с помощью стандартной опоры, либо с помощью хомутов автомобильного типа (с винтом).

Технология изготовления СВ антенны может быть разделена на 6 этапов:

• Изготовление корпуса методом сварки пластиковых конструкций;

• Изготовление кабельно-проволочной заготовки антенны;

• Изготовление из заготовки спирально-вибраторной конструкции;

• Установка спирально-вибраторной конструкции в корпус;

• Запайка ВЧ разъема и проверка (“прозвонка”)СВ антенны;

• Заварка в корпусе технологических отверстий заглушками.

1-й этап. Изготовление корпуса методом сварки пластиковых конструкций

Для изготовления корпуса из полипропилена нам потребуется инструмент:

Сварочный аппарат для пластиковых труб;

Ножницы для нарезки пластиковых труб.

Необходимые детали (Поз по чертежу, см. рис. 2):

Поз 1. заглушка 020- 2 шт;

Поз 2. труба PN20020-2 шт. (длина 100/50 мм, для 168 и 433 МГц, соответственно); no3 3.TPy6aPN20020-1LUT.(110/ 60 мм);

Поз 4. крестовина 020- 1шт.;

Поз4а.~отверстие08,5-сверлить; no3 5.TPy6aPN20020-1LUT.(400/ 130 мм);

Поз6.трубаР№0Ш0-1шт.(400/ 130 мм);

Поз 7. крестовина 020- 1шт.

Указанные выше детали свариваются, плоскостность конструкции обеспечивается быстрым формованием на рабочем столе, перпендикулярность деталей 2-3,3-5,6 хорошо проверяется для труб “на просвет”.



После установки кабельно-проволочной конструкции производится заварка:

Поз 8. заглушка 020-2 шт;

Поз9.трубаР№0 020-1шт.(25/ , 25 мм)

Поз. 10 заглушка 020- 1шт;

Крепление СВ антенны на стене или опоре выполняется с помощью “опоры 020”-2шт.

2-й этап. Изготовление кабельно-проволочной заготовки антенны

Для изготовления конструкции нужны 2 детали и некоторые материалы:

Кабель ВЧ-нам нужен 50-омный кабель с центральной жилой и экраном под пайку, например, типа RG-58;

Провод - лучше всего медный провод ПЭВ-2-0,86. Лаковая изоляция должна быть двухслойной, теплостойкой, медь без примесей, не нагартованная.

Инструмент-обычный паяльник.

Припой - ПОС-61 с канифолью, кислоты категорически запрещаются, т.к. пайка при эксплуатации может “зацвести”.

Места пайки защищаем ПХВ трубкой, витки провода крепим к кабелю изолентой и силиконом с помощью термопистолета.

Размеры:

Кабель (5,0 м/1,5 м) для (168/433 МГц);

Провод-1700/660 мм.

Технология (позиции по рис.3):

1. Зачищаем кабели “вилочкой”;

2. Паяем провод 5 в точке 4 к оплетке кабеля, крепим 2.

3. Навиваем половину (850/330) провода плотно на кабель по часовой стрелке, количество витков должно быть около (19/9) на длине кабеля (770/ 390), крепим витки 2.

4. Запаиваем провод к жиле кабеля 3.

3-й этап. Изготовление из заготовки спирально-вибраторной конструкции

Порядок работ на этапе следующий.

Складываем кабельно-проволочную конструкцию по диаметру и скрепляем 9 два кабеля изолентой и силиконом с помощью термопистолета. Важно обеспечить плоскостность и не делать толстым крепление, т.к. оно будет мешать установке антенны в корпус. Затем производим изготовление спиралей:

На кабеле 1 делаем полуобороты (!) по часовой стрелке, разделяя вибратор на 5 частей для 168 МГц и 3 части для 433 МГц, места полуоборотов закрепляем 6,7;

На проводе 2 через 45 мм для 168 МГц и 25 мм для 433 МГц делаем 3-5 полуоборота 3 (!), по часовой стрелке, создавая участки параллельных малых вибраторов, в которых токи потекут встречно. Важно сделать свивание провода так, чтобы он не распускался, и изоляция не пострадала, можно для этого изготовить два шаблона из текстолита.

Проверяем места пайки провода к кабелю - 4,5, после чего измеряем омметром с конца кабеля 1а величину сопротивления кабельно-проволочной вибраторной конструкции, эта величина нам понадобиться после установки кабеля и запайки разъема ВЧ.

4-й этап. Установка спирально-вибраторной конструкции в корпус.

На рабочем столе помещаем корпус и антенную конструкцию, в открытую трубу 6 нижнего вибратора направляем свободный конец кабеля 1а, следим за тем, когда он появится в окне крестовины 7, выдергиваем кабель на себя и направляем его в сторону тройника 4, добиваясь его прохождения в отверстии 4а. Затем плавно устанавливаем конструкцию так, как она нарисована на рис. 2. Место пайки должно быть видно в отверстии крестовины, верхний вибратор должен быть максимально расправлен вверх.

5-й этап. Запайка ВЧ разъема и проверка/"прозвонка”) СВ антенны.

После установки антенны повторно проверяем сопротивление конструкции, запаиваем разъем и проверяем его еще раз: данные - около 1-3 Ом должны быть одинаковы.

6 этап. Заварка антенны.

Завариваем технологические отверстия в корпусе деталями 8, 9, 10 (рис. 2). При этой операции важно не повредить (случайно проплавить) изоляцию кабеля.

Надежность антенны напрямую будет зависеть именно от технологии, которая столь подробно мной здесь изложена. Работу нужно выполнить аккуратно, а все остальное будет обеспечено конструкцией СВ антенны, в том числе уникальные температурно-матические параметры.

Следующая публикация будь, посвящена технологии изготовления в радиолюбительских условиях СВ антенны для сотовой связи.
